Plafoniera e LED antiflagrante zone 1.21 e 2.22
Dati tecnici :
Voltaggio: 100÷277Vac, 24÷48 Vac/dc
Frequenza: 50/60Hz Power
LED: 18W / 36W / 48W / 56W 72W
Ottica: 120°
Corrente di pilotaggio LED: 600mA
PF: >0.98
Temperatura colore LED: Bianco Caldo 2700÷ 3300K, Bianco naturale 3700÷4300K, Bianco freddo 5400÷7000K
Perdita luminosità: <10 %
CRI: 80
Corpo: Lega di alluminio
Colore corpo: Arancione / Grigio
Schermo: Vetro temperato

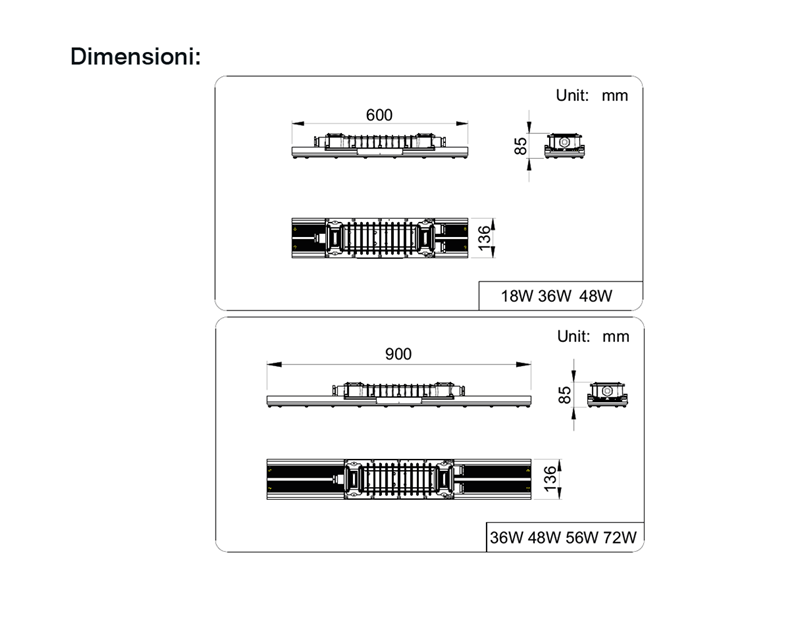

Dimensioni: 600x136mm (18W 36W 48W3), 6mm (.36W 48W 56W 72W)
Peso: 6.4kg (600mm), 8.7kg (900mm)
Temperatura di utilizzo: da -40°C a +55°C
Temperatura sup. Massa: 59°C
Classificazione temperatura: T5/T6
Ingresso: PM20;Spessore: NPT 3/4”, PM25 Grado di protezione
: IP66
Classe di isolamento: I
Versione
emergenza tecnica : Potenza LED in emergenza: 5W
Durata in emergenza: 3h
Tempo di ricarica batteria: 12h
Tipo di emergenza:
Permanente: In presenza di tensione la lampada è accesa in illuminazione standard e la batteria è in carica. In mancanza di tensione la lampada si accende nell'illuminazione d'emergenza.
Non permanente: In presenta di tensione la lampada è completamente spenta e la batteria è in carica. In mancanza di tensione la lampada si accende nell'illuminazione d'emergenza.
DL: Si ha un doppio ingresso per illuminazione standard e di emergenza.
In presenta di tensione sul contatto dell'illuminazione standard la lampada si accende, altrimenti rimane spenta.
La presenza di tensione sul contatto dell'illuminazione d'emergenza mantiene la batteria in carica.
La mancanza di tensione sul contatto dell'illuminazione d'emergenza provoca l'accensione dell'apparecchio nell'illuminazione d'emergenza.
Schema flusso luminoso 18W:
| lunghezza |
LED a colori |
Temperatura di colore |
fiume luminoso |
| 600 mm |
Bianco caldo |
2700÷3300°K |
1822lm |
| 600 mm |
Bianco naturale |
3700÷4300°K |
2277lm |
| 600 mm |
Biancofreddo |
5400÷7000°K |
2277lm |
Schema flusso luminoso 36W:
| lunghezza |
LED a colori |
Temperatura di colore |
fiume luminoso |
| 600 mm, 900 mm |
Bianco caldo |
2700÷3300°K |
3640lm |
| 600 mm, 900 mm |
Bianco naturale |
3700÷4300°K |
4554lm |
| 600 mm, 900 mm |
Biancofreddo |
5400÷7000°K |
4554lm |
Schema flusso luminoso 48W:
| lunghezza |
LED a colori |
Temperatura di colore |
fiume luminoso |
| 600 mm, 900 mm |
Bianco caldo |
2700÷3300°K |
4858lm |
| 600 mm, 900 mm |
Bianco naturale |
3700÷4300°K |
6072lm |
| 600 mm, 900 mm |
Biancofreddo |
5400÷7000°K |
6072lm |
Schema flusso luminoso 56W:
| lunghezza |
LED a colori |
Temperatura di colore |
fiume luminoso |
| 900 mm |
Bianco caldo |
2700÷3300°K |
5667lm |
| 900 mm |
Bianco naturale |
3700÷4300°K |
7084lm |
| 900 mm |
Biancofreddo |
5400÷7000°K |
7084lm |
Schema flusso luminoso 72W:
| lunghezza |
LED a colori |
Temperatura di colore |
fiume luminoso |
| 900 mm |
Bianco caldo |
2700÷3300°K |
7286lm |
| 900 mm |
Bianco naturale |
3700÷4300°K |
9108lm |
| 900 mm |
Biancofreddo |
5400÷7000°K |
9108lm |
Norma :
IEC 60079-0:2007
IEC 60079-1:2007
IEC 60079-7:2006
EN 60079-0:2009
EN 60079-1:2007
EN 60079-7:2007
EN 60598-1:2008+A11:2009
EN 55015 :
2013IEC 62321:2008
Zona ATEX :
ATEX Zona 1 e 21 e 2 e 22
Classe I Divisione 1 e 2 Gruppo C, D
Classe II Divisione 1 Gruppo E, F, G
Classe II Divisione 2 Gruppo F, G
Classe III Divisione 1
Classe III Divisione 2
Certificazioni:
Ex d eb op is IIC T6 Gb
Ex tb op is IIIC T80°C Db
Conforme ATEX Conforme IECEx
Conforme
ABS Conforme
CE Conforme
RoHS
Grado di protezione IP 66
